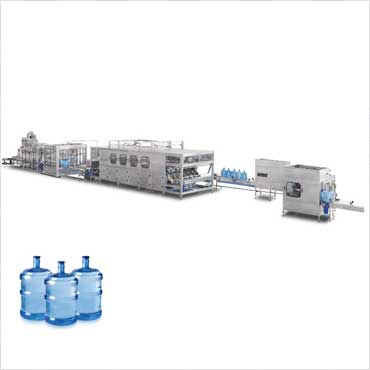

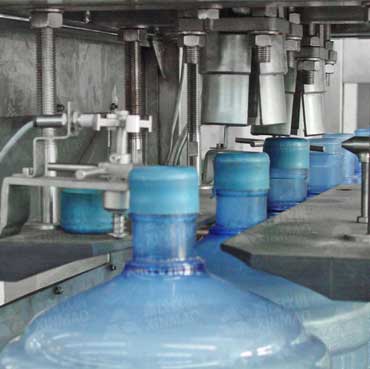

全自動桶裝水灌裝生產線設備的主機設備有機架、水箱、管道、水泵、氣缸、傳動、電器等組成，完成空桶沖洗，灌裝、壓蓋等動作，通過多道沖洗工序，定量灌裝，自動帶蓋壓蓋，整機所有動作電腦控制，實現穩定的沖洗效果，精確的灌裝容量，密封的壓蓋效果。
桶裝水灌裝機采用高強度不銹鋼材料、不銹鋼板、精密氬弧焊接、變型小、焊紋美觀；傳動件為不銹鋼結構，保證了機構在各種環境下正常運行；非金屬件采用PP塑料等無毒高耐磨材料精心加工而成；傳動電機、增壓泵選用國內出口型系列不銹鋼產品、電氣組件采用進口系列或國內名牌系列精裝而成，使性能更加穩定可靠。本設備由沖洗、灌裝、壓蓋一體主機組成，適用于3-5加侖桶裝礦泉水、純凈水的灌裝生產。

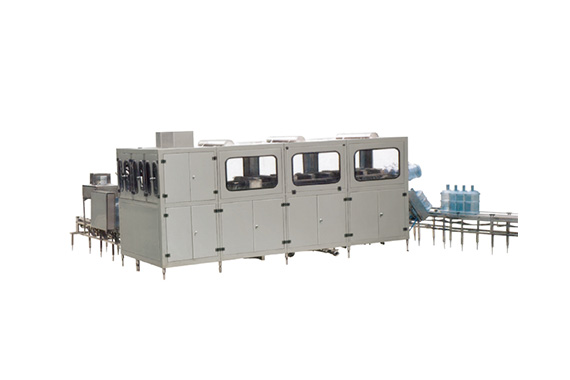

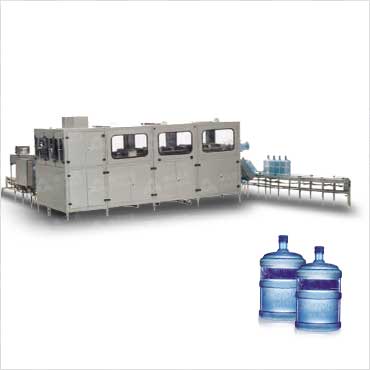

五加侖大桶水灌裝機
QGF-120五加侖大桶水灌裝機的主機設備有機架、水箱、管道、水泵、氣缸、傳動、電器等組成，完成空桶沖洗，灌裝、壓蓋等動作，通過多道沖洗工序，定量灌裝，自動帶蓋壓蓋，整機所有動作電腦控制，實現穩定的沖洗效果，精確的灌裝容量，密封的壓蓋效果。
5加侖大桶水灌裝生產線采用高強度不銹鋼材料、不銹鋼板、精密氬弧焊接、變型小、焊紋美觀；傳動件為不銹鋼結構，保證了機構在各種環境下正常運行；非金屬件采用PP塑料等無毒高耐磨材料精心加工而成；傳動電機、增壓泵選用國內出口型系列不銹鋼產品、電氣組件采用進口系列或國內名牌系列精裝而成，使性能更加穩定可靠。本設備由沖洗、灌裝、壓蓋一體主機組成，適用于3-5加侖桶裝純凈水的灌裝生產。
1.自動上桶系統。
2.桶裝水灌裝機集沖洗、灌裝、封蓋功能于一體（氣缸式或履帶式）。
3.桶裝水灌裝設備采用優質不銹鋼，耐腐蝕，易清洗。
4.主要電氣原件及氣路原件均采用進口品牌。
5.水泵選用杭州南方泵業產品（可選格蘭富）。
6.噴嘴采用美國噴霧公司技術制作。
7.自動上桶系統。
8.另可按用戶需要配置自動拔蓋機、內外桶刷洗機、自動上蓋機、熱收縮機等。
| 型號 |
QF-120 |
QF-250 |
QF-300 |
QF-450 |
QF-600 |
QF-900 |
QF-1200 |
| 灌裝頭數 |
1 |
2 |
2 |
3 |
4 |
6 |
8 |
| 桶尺寸 |
270*490 |
270*490 |
270*490 |
270*490 |
270*490 |
270*490 |
270*490 |
| 產量 |
600-100 |
120-240 |
250-350 |
400-450 |
600-800 |
800-900 |
1000-1200 |
| 耗氣量 |
0.37 |
0.37 |
0.6 |
0.8 |
1 |
1.2 |
1.8 |
| 電機功率 |
1.38 |
1.75 |
3.8 |
3.8 |
7.5 |
8.5 |
13.5 |
| 額定電壓 |
380V/50HZ |
380V/50HZ |
380V/50HZ |
380V/50HZ |
380V/50HZ |
380V/50HZ |
380V/50HZ |
| 重量 |
350 |
500 |
600 |
2100 |
3000 |
3500 |
4500 |

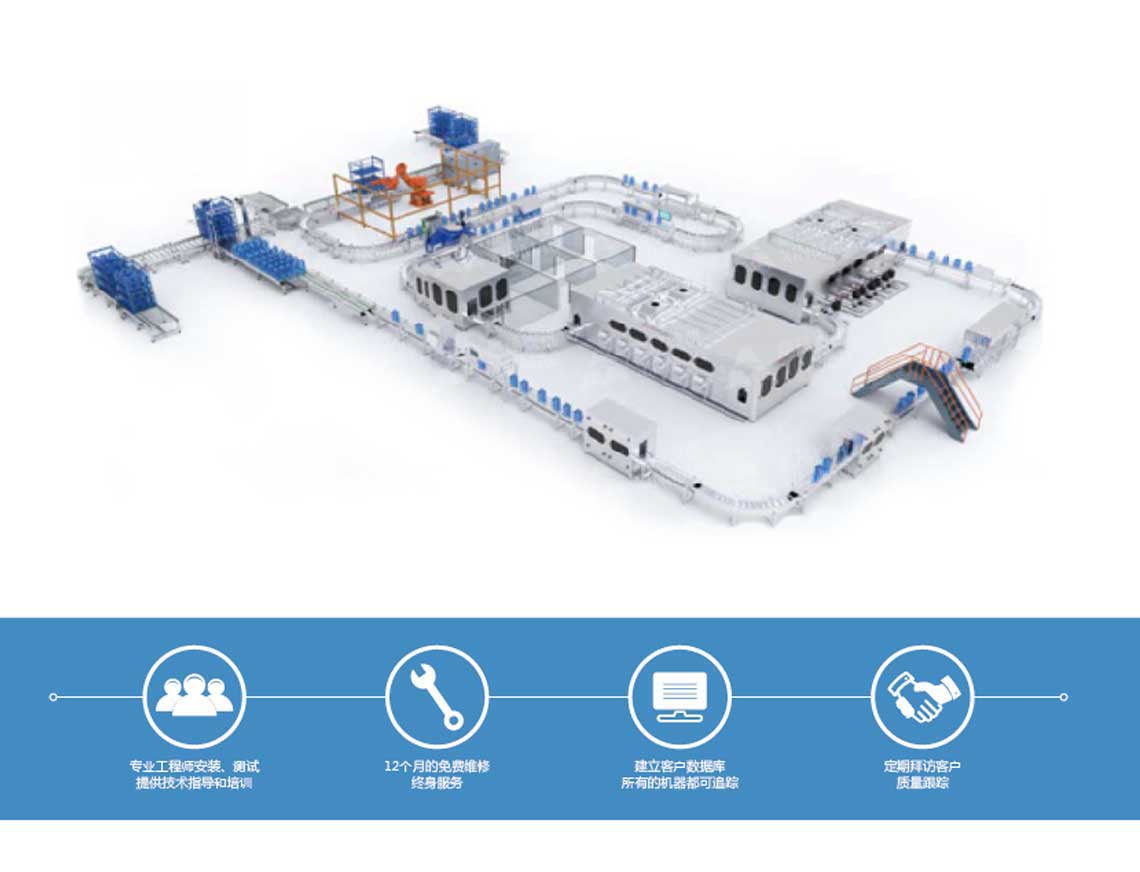

桶裝水灌裝生產線細節描述

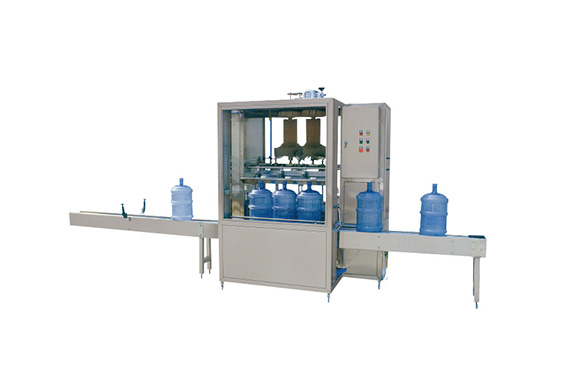

1、自動拔蓋機
BG型系列自動拔蓋機是5加侖回用桶的拔蓋專用設備，瓶蓋不損傷，可多次回用，該機采用電腦控制，生產能力可調、拔蓋機構氣動調節、解決了桶高公差及桶口公差難點，大大提高了拔蓋成功率.
主要技術參數：拔蓋頭數：根據產童定有1個、2個、3個依次疊加。
桶型尺寸規格：Φ276X490mm
拔蓋能力：100至12000桶/小時
氣 源：壓力00.6-0.8Mpa、 用氣量180L/m
外形尺寸：800*800*1650mm (具體根據實際頭數而定）
重 童：約150Kg (具體根據實際頭數而定）
2、全自動外刷機
外桶清洗機由不銹鋼機架、封板（不銹鋼〉、主旋轉毛刷、毛刷調速電機、撥輪調速電機、捅底部旋轉毛刷、撥輪結構、 沖洗水泵、噴淋室等組成。整體采用優質不銹鋼制作，耐腐蝕，易清洗。主要氣路原件均采用臺灣亞德克產品，該機結構緊湊, 工作效率高且穩定可靠，自動化程度高，操作簡單。
主要技術參數：
>毛刷調速電機；0.37kw 撥輪調速電機：0.37kw 沖洗水泵：0.37kw
>外型尺寸：l620*920*1600mm(450 桶規格）
>進水管直徑：Φ32mm

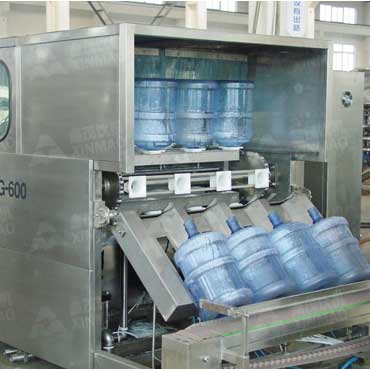

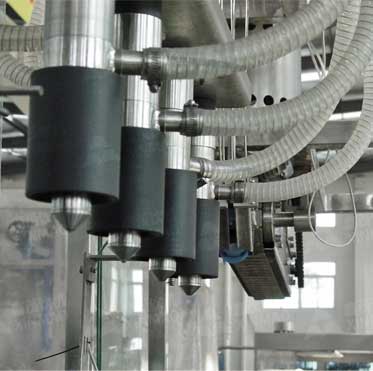

3、CGF450桶裝水灌裝機
GF型桶裝機是5加侖桶裝水生產的主機設備。有機架、水箱、管道、水泵、氣缸、傳動、電器等組成，完成空桶沖洗，灌裝、 壓蓋等動作，通過多道沖洗工序，定量灌裝，自動帶蓋壓蓋，整機所有動作電腦控制，實現穩定的沖洗效果，精確的灌裝容童，密封的壓蓋效果。
主要技術參數：主機工位：3排十三道 適用桶型：Φ270*490mm (10加侖、5加侖、3加侖）
沖洗過程有13道
1…瀝干，2、3…堿水沖洗，4…瀝干，5、6…消毒液沖洗，7…瀝干，8、9…循環水沖洗，10…瀝干 ，11、12…純凈水沖洗，13… 瀝干
4、燈檢裝置
DL型燈檢箱，為目測桶內外物體照明用，檢查桶內外的雜物。燈檢箱采用不銹鋼保護外罩，光線照度舒適適合，既符合國家衛生標準， 又可清楚檢查桶內外的雜質、缺陷及穎粒物等。
功率：0.08 kw
電壓：單相220V 外形尺寸：600*200*350mm
5、熱收縮膜機
熱收縮機是由蒸汽發生器和收縮通道組成，把水源接入蒸汽發生器，加熱后產生蒸汽，經燈檢合格的滿水桶套上塑套后，通過蒸氣通道即使塑套熱收縮成形。
蒸汽發生器功率：3kw (具體根據實際產量而定〉
蒸汽發生器外形尺寸：500*450*1300mm (具體根據實際產量而定）
收縮通道尺寸：500*200*150mm (具體根據實際產量而定）
6.自動提桶套袋機
針對現有桶裝水套袋工藝的缺點，鑫茂公司自主開發提供新型的提桶套袋機履帶式結構不傷瓶口。結構筒單、有效提高生產效率, 降低生產成本。 不傷瓶口。
鑫茂機械生產的水處理系統適用于純凈水、礦泉水、飲料產品水及工藝水的各類水處理設備。水處理系統主要包括：預處理系統（多介質過濾器、活性碳過濾器、離子交換器、微孔過濾器），膜分離系統（超濾器、納濾器、反滲透機組）、電滲析設備、滅菌設備（紫外線設備，臭氧設備）等。
超濾系統通常用于制取礦泉水，山泉水，是以壓力為推動力，利用超濾膜不同孔徑分離液體中的雜質的過程。目前在水處理行業中，聚丙烯中空纖維式組件應用最多。處理過后的水，提供給純凈水三合一灌裝機組，果汁、果肉四合一灌裝機組，熱灌裝三合一機，含汽飲料生產線等。

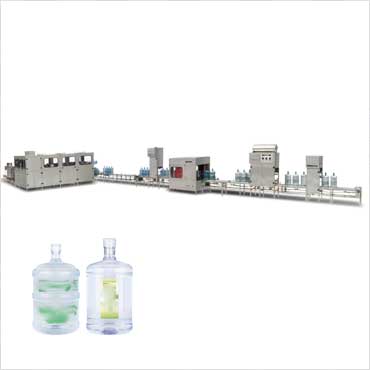

全套桶裝水灌裝生產線采用高強度不銹鋼材料、不銹鋼板、精密氬弧焊接、變型小、焊紋美觀；傳動件為不銹鋼結構，保證了機構在各種環境下正常運行；全套桶裝水灌裝機非金屬件采用PP塑料等無毒高耐磨材料精心加工而成；傳動電機、增壓泵選用國內出口型系列不銹鋼產品、電氣組件采用進口系列或國內名牌系列精裝而成，使性能更加穩定可靠。本全套大桶水灌裝機生產線由沖洗、灌裝、壓蓋一體主機組成，適用于3-5加侖桶裝純凈水的灌裝生產。全套桶裝水灌裝生產線設備適用于灌裝純凈水，礦泉水，礦物質水等3加侖，5加侖桶的灌裝。
